软管收卷机

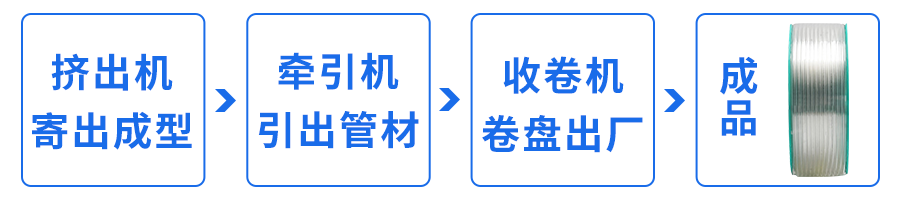

软管收卷机用于塑胶生产后段：针对医疗行业、汽车行业、3D打印行业等软管直径0.1mm~18.0mm，线速率5~70米/min的管材由收卷机卷成盘出厂。！！

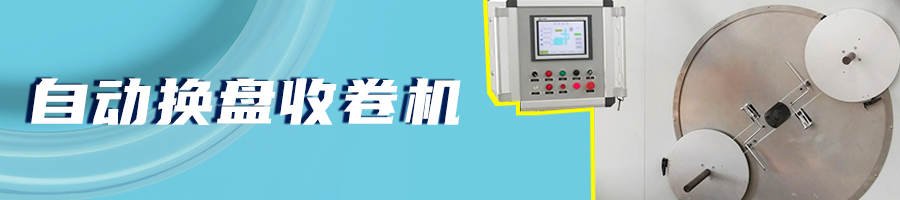

▼收卷机现场▼
尊龙官方网站控制系统在收卷机上的应用
收卷机自动化控制系统接纳PLC控制程序收卷，全伺服双工位收卷，细密伺服滑轨排线，输入管材线径自动匹配收卷和排线速率，可以实现匀称序次绕线，卷带盘端面平齐度高。！！Ｏ低成柚糜凶远谐、切断、卸料、换盘功效，各盘绕制统一。！！
事情原理剖析
双工位软管收卷机，接纳自动化控制系统在生产历程中两个收卷盘自动切换，软管自动裁剪后自动绕线。！！

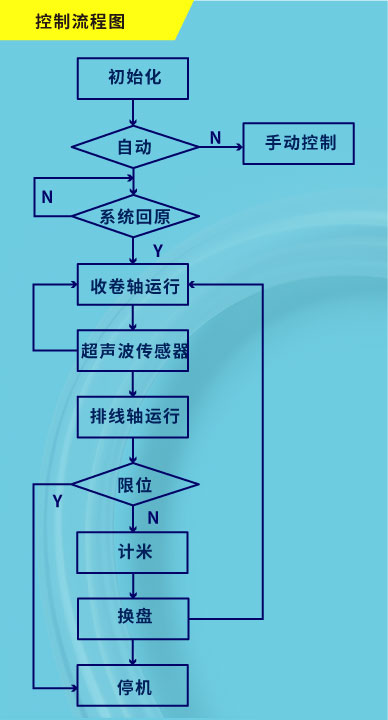

事情原理：收卷盘为旋转的机械结构，收卷轴凭证设定速率运行，通过外部超声波信号调理收卷轴电机速率，排线伺服凭证线径和收卷速率盘算出运行轨迹。！！
功效部件1
自动换盘机构：
由伺服电机驱动，伺服在位置模式和速率模式之间切换运行。！！
功效部件2
排线机构：
排线伺服由收卷部分经由特有的排线算法控制，通过位置模式控制伺服快慢。！！
尊龙官方网站控制方案——自动换盘收卷机
尊龙官方网站针对软管收卷机控制要点，
提供PLC+伺服+HMI整套控制系统。！！

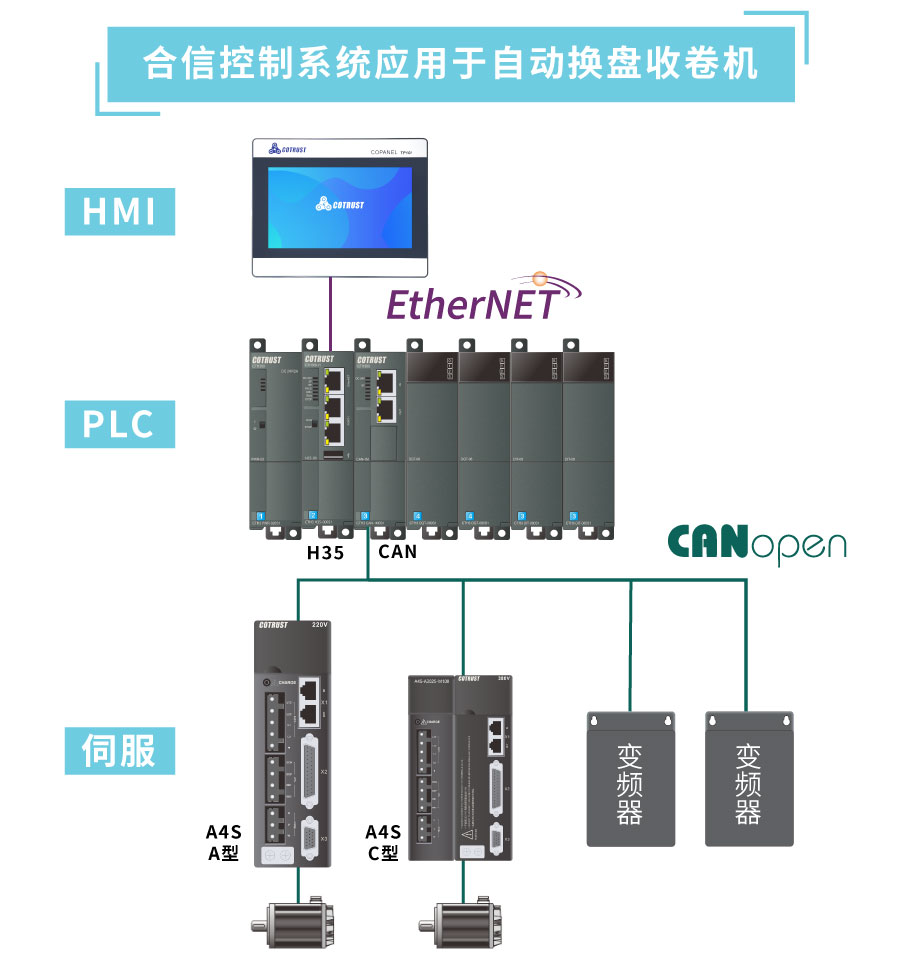

双工位软管收卷机接纳尊龙官方网站CTH300系列H35 PLC作为主控CPU，排线伺服A4S接纳CANopen通讯控制，位置模式为绝对模式，速率由H35的PLC程序算法控制。！！Ｏ低称局と砉苁站淼奶氐，排线伺服正向接纳排线线径加间距模式举行排线，当伺服换向后，排线负向时接纳线径减定长的模式，通过模式切换，一层松一层紧的排线模式，可以很好的包管软管圆线的收卷质量。！！
控制系统界面
设置尊龙官方网站10寸以太网HMI作为人机交互接口，触摸屏对系统举行州参数设置、操作控制、状态反馈等。！！
（软管收卷机-尊龙官方网站系统界面）
尊龙官方网站控制方案——明星产品
应用普遍
收卷机在工业领域中应用很是普遍，如轧钢、造纸、纺织、塑料制品等行业，在生产线最后的产品获取中险些都使用收卷机。！！
软管收卷机
软管收卷机用于塑胶生产后段：针对医疗行业、汽车行业、3D打印行业等软管直径0.1mm~18.0mm，线速率5~70米/min的管材由收卷机卷成盘出厂。！！
▼收卷机现场▼
尊龙官方网站控制系统在收卷机上的应用
收卷机自动化控制系统接纳PLC控制程序收卷，全伺服双工位收卷，细密伺服滑轨排线，输入管材线径自动匹配收卷和排线速率，可以实现匀称序次绕线，卷带盘端面平齐度高。！！Ｏ低成柚糜凶远谐、切断、卸料、换盘功效，各盘绕制统一。！！
事情原理剖析
双工位软管收卷机，接纳自动化控制系统在生产历程中两个收卷盘自动切换，软管自动裁剪后自动绕线。！！
事情原理：收卷盘为旋转的机械结构，收卷轴凭证设定速率运行，通过外部超声波信号调理收卷轴电机速率，排线伺服凭证线径和收卷速率盘算出运行轨迹。！！
功效部件1
自动换盘机构：
由伺服电机驱动，伺服在位置模式和速率模式之间切换运行。！！
功效部件2
排线机构：
排线伺服由收卷部分经由特有的排线算法控制，通过位置模式控制伺服快慢。！！
尊龙官方网站控制方案——自动换盘收卷机
尊龙官方网站针对软管收卷机控制要点，
提供PLC+伺服+HMI整套控制系统。！！
双工位软管收卷机接纳尊龙官方网站CTH300系列H35 PLC作为主控CPU，排线伺服A4S接纳CANopen通讯控制，位置模式为绝对模式，速率由H35的PLC程序算法控制。！！Ｏ低称局と砉苁站淼奶氐，排线伺服正向接纳排线线径加间距模式举行排线，当伺服换向后，排线负向时接纳线径减定长的模式，通过模式切换，一层松一层紧的排线模式，可以很好的包管软管圆线的收卷质量。！！
控制系统界面
设置尊龙官方网站10寸以太网HMI作为人机交互接口，触摸屏对系统举行州参数设置、操作控制、状态反馈等。！！
（软管收卷机-尊龙官方网站系统界面）
尊龙官方网站控制方案——明星产品
应用普遍
收卷机在工业领域中应用很是普遍，如轧钢、造纸、纺织、塑料制品等行业，在生产线最后的产品获取中险些都使用收卷机。！！
-
TP10I 以太网触摸屏（CTS6?T10I-CH032）
订货号：CTS6?T10I-CH032
规 格：10.1寸触摸屏，真彩LCD-TFT，分辨率1024x600,256k色，1个RS485口，1个USB口，1个以太网口
审查详情 -

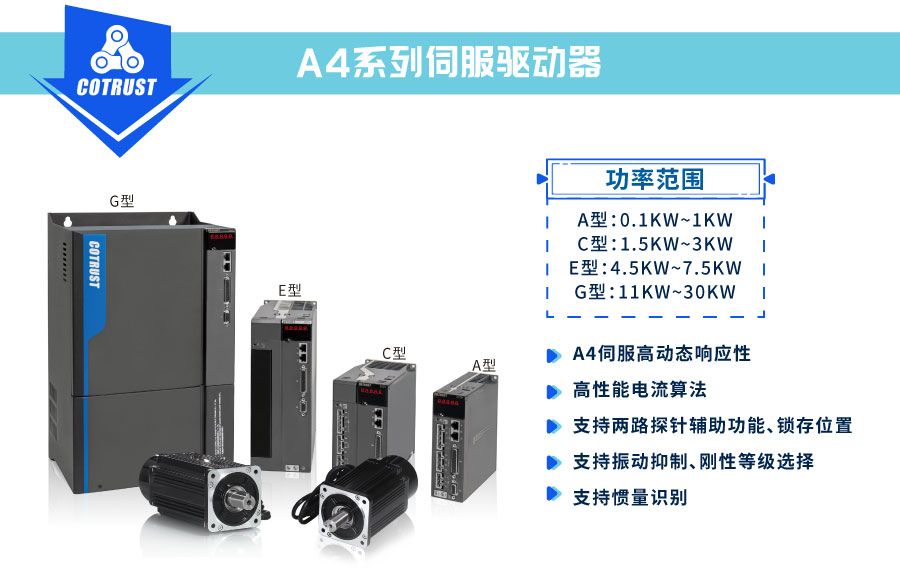

A4S标准型伺服驱动器
订货号：A4S-B1012-M100/A4S-B1015-M100/A4S-B2012-M100/A4S-B2015-M100/A4S-B4012-M100/A4S-B4015-M100/......
规 格：A4S标准型伺服：功率规模0.1-7.5KW；；；可选配支持2500线增量编码器或17bit总线式绝对值编码器；；；支持MODBUS RTU和CANopen通讯协议。！！
审查详情 -

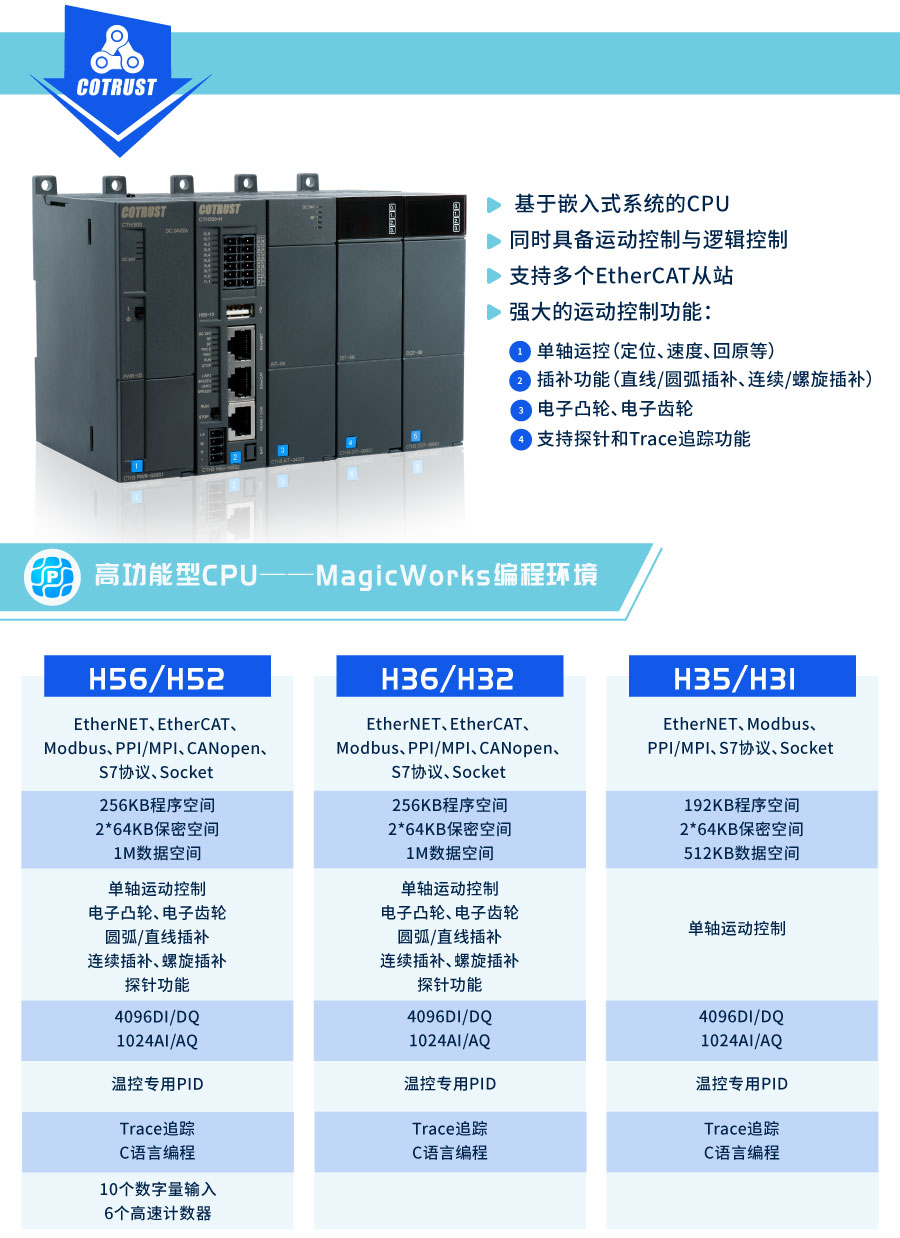

CTH300系列CPU（H31-01/H35-01）
订货号：CTH3 H31-001S2、CTH3 H35-001S2
规 格：H31-01/H35-01基本规格参数： 程序空间：192KB+2*64KB 数据空间：512KB数据空间 掉电坚持数据空间：16KB 通讯口：2个RS485通讯口，1个以太网通讯口，1个USB接口；；； 扩展能力：H35-01支持最大4个机架扩展，H31-01本体机架一个，不支持扩展机架；；； 编程平台：MagicWorksPLC V2.00及以上版本 编程语言：LAD，STL，C语? 运控能力：单轴运控功效（定位，速率和回原等）
审查详情 -
CTH300数字量输出？？(DQT-08、DQT-16、DQT-32、DQR-08、DQR-16、DQN-16)
订货号：CTH3 DQT-080S1/CTH3 DQT-160S1/CTH3 DQT-320S1/CTH3 DQR-080S1/CTH3 DQR-160S1/CTH3 DQN-160S1
规 格：晶体管输出， 8 x 24VDC/晶体管输出， 16 x 24VDC/晶体管输出， 32 x 24VDC/继电器输出，8点，2A/继电器输出，16点，2A
审查详情 -
CTH300数字量输入？？椋―IT-08，DIT-16，DIT-32）
订货号：CTH3 DIT-080S1/CTH3 DIT-160S1/CTH3 DIT-320S1
规 格：8点输入，24VDC/16点输入，24VDC/32点输入， 24VDC
审查详情 -
CTH300 主站？？椋–AN-1M）
订货号：CTH3 CAN-1M0S1
规 格：CANopen主站通讯？？椋ㄊ视糜贑TH3-H系列CPU）
审查详情 -
CTH300 中继？？(INT-00)
订货号：CTH3 INT-000S1
规 格：中继？？
审查详情
