1.机型形貌
机型： ：：纺织装备-印花机-圆网印花机
海内圆网印花机的控制驱动器系统主要分为两种，，，一种是控制和驱动整套接纳外洋入口产品，，，如安川等，，，这种方案整体功效和性能都较量好，，，可是系统本钱高、、、维护和使用用度高，，，编程和调试重大；另外一种是接纳海内的厂家的自制控制系统配标准伺服驱动器，，，这种方案的优点是价钱低，，，但由于伺服驱动器接纳的是标准产品，，，无法同控制系统有用配合，，，造成控制系统结构臃肿疏散、、、配线重大、、、可靠性低。
2.方案形貌
1.进布、、、烘房、、、和落布单位的速率同步控制
在本方案中，，，进布、、、烘房和落布单位接纳异步电机驱动，，，变频器调理，，，电机编码器信号即接入变频器（用于变频器矢量控制），，，也接入PLC,PLC凭证印花导带的速率，，，使用PID调理算法，，，控制变频器的转速，，，以抵达同印花导带同步的目的；同时也可以通过上位人机界面的设定，，，实现三者相对导带的按比例运行。
2.网辊位置同步
网辊位置同步是通过EM261专用印刷模？？槭迪值摹
EM261印刷专用模？？槭亲琶嫦蛴∷⑿幸低瞥龅牟，，，可接入CTSC-200 PLC的背板总线，，，CTSC-200 PLC 通过挪用库程序控制EM261。EM261包括4路500Khz脉冲输出，，，用于控制印刷色组伺服，，，同时拥有4路200Khz高速脉冲输入，，，用于驱动器的编码器位置反馈。每个EM261模？？榭梢酝娇刂4个伺服轴，，，一个CTSC-200 PLC可以挂5个EM261模？？，，，即可以同步控制控制20个伺服轴。
3.套色控制
在本方案中，，，圆网伺服接纳尊龙官方网站H1A系列伺服驱动器，，，H1A伺服驱动内部集成相位调解功效，，，即驱动器能够叠加来自PLC的用于修正印刷误差的信号。
在现实应用中，，，当需要修正某个网辊的相位时，，，操作职员可以将修正量设定到PLC,PLC通过CANopen总线转达到H1A伺服驱动器,H1A驱动器即可控制电机赔偿相位误差。
4.操作接口
在这个方案中，，，有三个10寸的人机界面，，，划分放置在各单位周围，，，便于操作职员就近操作和监视；每个网辊都有一个操作面板，，，对响应的各个单位举行操作。
所有这些人机界面和操作面板都通过总线同PLC通讯。
3.方案框图
4.方案优势
全套接纳CTSC-200 PLC 控制系统，，，系统结构简朴、、、可靠。
接纳CTSC-200 的专用印刷功效模？？，，，最多可同步控制20个伺服轴；所有伺服轴在同步历程中都实时追随导带速率，，，并且追随可按比例实时调理；在升速和降速历程中也不会泛起“跑花”征象。
网辊相位赔偿数字化，，，赔偿速率快。
全系统接纳网络举行通讯、、、交流数据，，，镌汰配线，，，提高了装置调试速率、、、节约人工、、、降低后期维护本钱；同时，，，由于接纳网络通讯，，，装备状态信息富厚，，，便于对装备的状态实时监控。
-

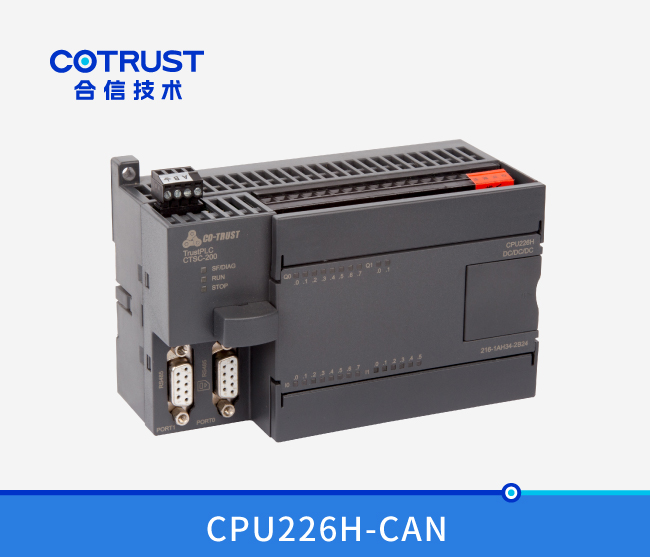

CPU226H-CAN，，，运动控制型（216-1AH34-2B24）
订货号： ：：CTS7 216-1AH34-2B24
规 格： ：：本机集成3个通讯口，，，其中2个PPI/自由口，，，1个CAN通讯口,14DI/10DO共24个数字量I/O，，，程序空间72KB，，， 数据空间110KB(支持尊龙官方网站运动控制库)
审查详情 -

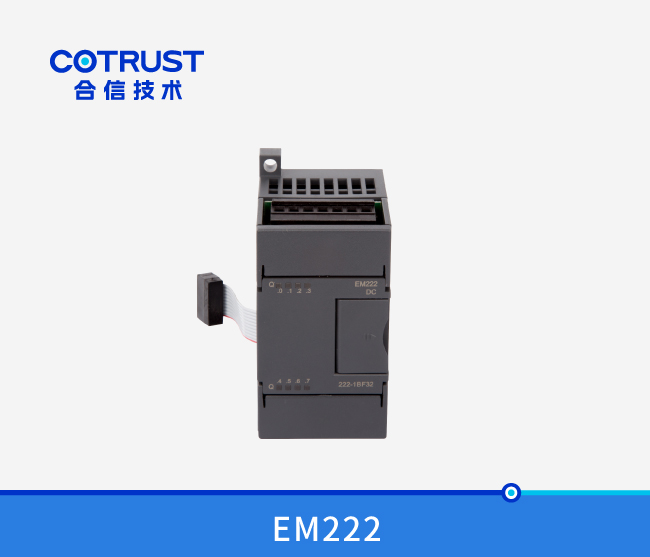

EM222晶体管输出模？？椋222-1BF32、、、222-1BH32、、、222-1BL32）
订货号： ：：CTS7 222-1BF32/222-1BH32/222-1BL32
规 格： ：：8DO/16DO/32DO×24VDC
审查详情 -

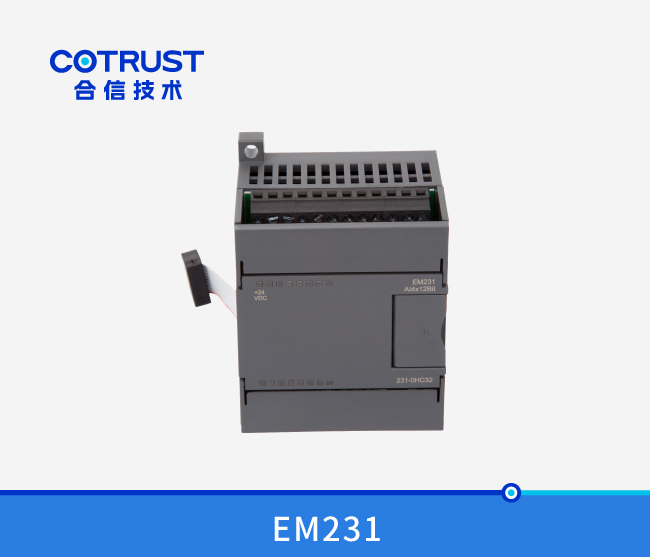

EM231四通道模拟量输入模？？
订货号： ：：CTS7 231-0HC32
规 格： ：：4AI×12BIT, 电流电压输入, 总线隔离
审查详情 -
EM232模拟量输出模？？椋232-0HB32、、、232-0HF32）
订货号： ：：CTS7 232-0HB32/CTS7 232-0HF32
规 格： ：：2路或4路输出,电流电压，，，12BIT, 光电隔离
审查详情 -

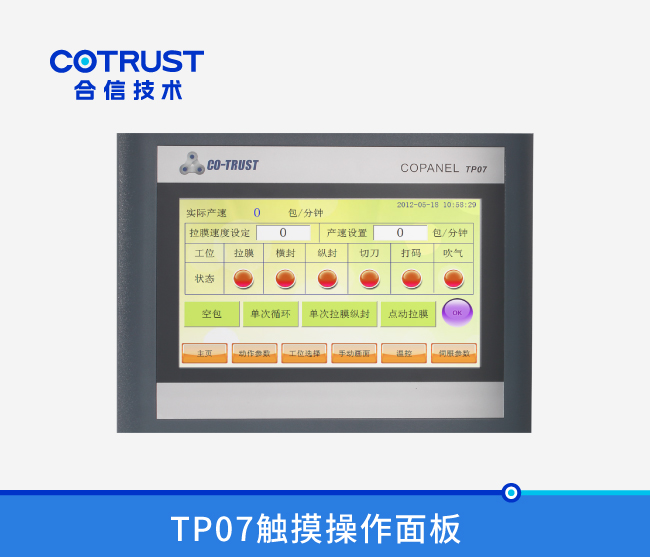

TP07触摸操作面板
订货号： ：：CTS6 T07-CH020
规 格： ：：7.0英寸,800*480，，，TFT真彩，，，双通讯口
