CTSC-200系列PLC在中空吹瓶机中的应用
中空吹瓶机
一、、、工艺介绍及控制原理
1、、、其工艺历程：：
1）塑料的挤出
塑料加热熔化后塑炼成匀称混淆流体，并以一定的压力和流量挤入机头。
2）型坯的形成
机头内的流体在重力和挤出压力的作用下，通过机头口模挤出形成所需的型坯。
3）型坯的吹胀
将抵达要求长度的型坯置于吹塑模具内合模，由模具上的刃口将型坯切断，通过模具上的进气口输入一定压力的气体吹胀型坯，使制品和模具内外貌细密接触。
4）制品的冷却
坚持模具型腔内的气压，期待制品冷却定型。
5）制品脱模
在吹塑历程中，型坯的形成和吹胀是吹塑历程的焦点，控制型胚壁厚关于提高产品质量和降低本钱很是主要。
2、、、吹塑成型原理
挤出吹塑成型突出的弱点是挤出吹塑成型产品壁厚匀称性不易控制，尤其关于大型形状重大的制品，由于受型胚自重的影响，在型胚上爆发减薄和缩颈征象。另外在吹制外观不匀称的瓶子时，要包管瓶子的质量，就要以所需要最厚的厚度来制作型坯。因此，在中空吹塑历程中，型胚壁厚控制是关系到产品质量的要害手艺之一，通过控制型胚厚度的转变纪律，使中空制品的壁厚匀称﹑节约质料。
二、、、PLC控制方案

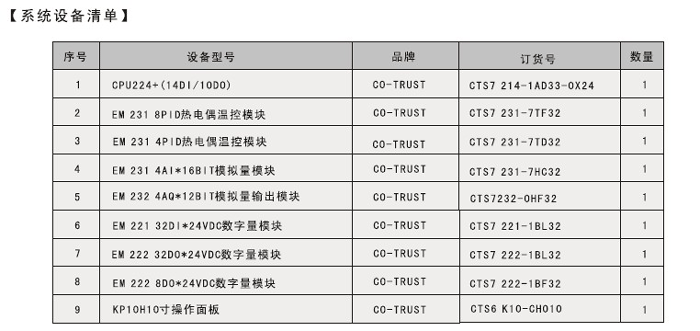

（1）控制器接纳CTSC-200 PLC举行行动控制和50点型坯壁厚控制。
（2）温度的丈量接纳工业铠装热电偶。温度控制由CTSC-200系列的8路热电偶？？镃TSC 231-7TF32 完成，该？？榧煽刂破鞔悄躊ID算法，只要设置几个参数，231-7TF32？？榫涂梢宰孕卸运匚虑傩屑尤然蚶淙，并将实时温度反馈给CPU。

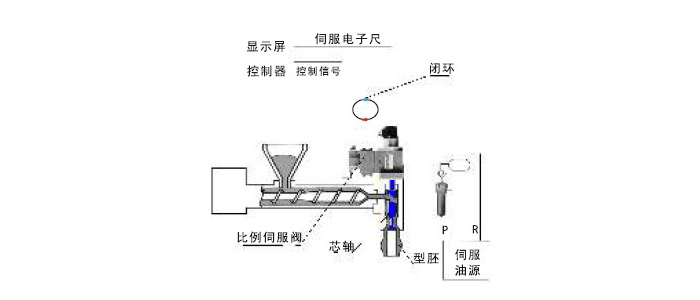

（3）壁厚控制由231-7HC32高速输入？？槭章扌团鞒ざ群湍Ｐ炯湎兜牡缱映叻蠢⌒藕，然后通过4通道模拟量输出？？232-0HF32控制执行机构驱动伺服阀来实现。
（4）操作面板接纳触摸屏完成整机的型坯温度、、、挤出压力、、、型坯壁厚以及冷却时间等种种工艺参数的设定、、、修改、、、画面显示等，接纳菜单式程序控制，操作轻盈可靠。
温度控制由热电偶、、、电加热及电风扇组成。PID运算由？？橥瓿，有模拟量和数字量输出，单双向控制方式选择，控制精度抵达±1℃。壁厚控制由电液伺服阀、、、行动执行机构和位置反馈的电子尺组成。壁厚型坯设定接纳数字化方式，通过操作面板完成50点型坯壁厚控制的设定，型坯壁厚曲线的纵坐标显示壁厚，横坐标显示点数。
三、、、主要界面

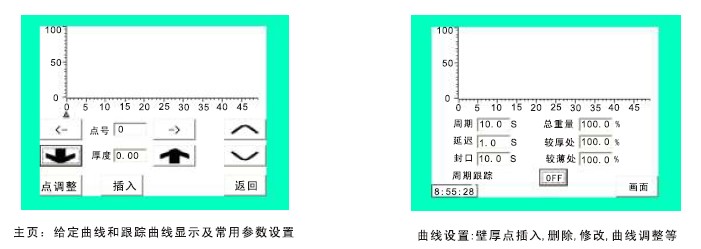

【系统特点】
1、、、16位精度、、、高速模拟量收罗？？镃TS7 231-7HC32，完万能实现电子尺信号的收罗
2、、、性价比更高，用小型机的投资实现了中型机的控制效果，大大降低了系统本钱
3、、、温度收罗？？榻幽筛衾胧忠，抗滋扰能力更强
4、、、温度？？榧芍悄芪驴厮惴，使编程更简朴，温度控制精度更高
四、、、总结
现在，规模较大的吹瓶机用户一般接纳竞标的方式采购装备，因此装备供应商都面临着高性能、、、低价钱的要求。而“高性能”最主要的一点体现就是配有壁厚控制，但增添壁厚控制器会大大地增添本钱。通过CO-TRUST PLC来实现吹瓶机的整机控制(包括壁厚控制功效)就完全可以解决此类问题。其稳固可靠的性能、、、较低的价钱及全心打造的完善的解决方案，深受客户信任。
-
