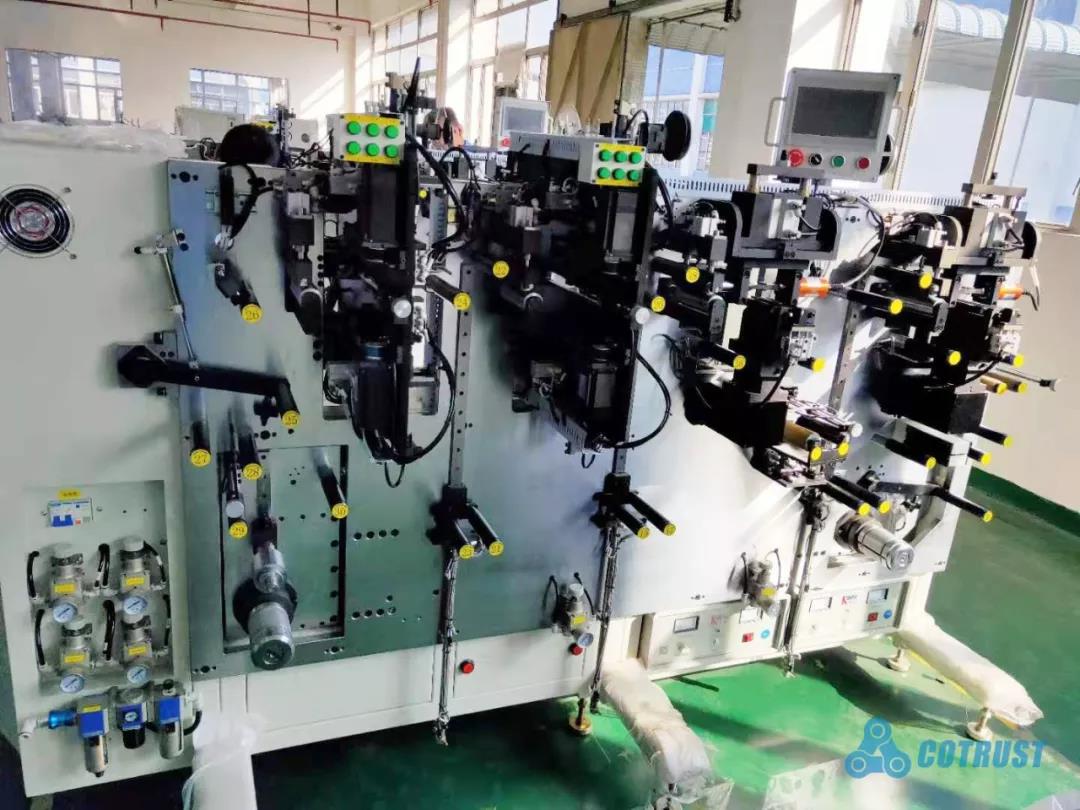

小合有请本次方案主角登场
（锂电池四道贴胶制片机）
圆柱形锂电池四道贴胶制片机用于圆柱形锂电池电芯的制作，对电池卷料自动完成正、、负极片极耳焊接、、切断、、贴胶及极片贴胶、、切断的一种装备。

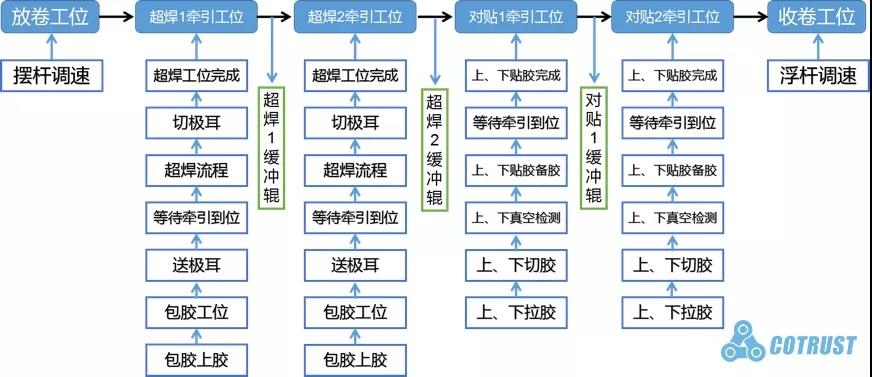

锂电池四道贴胶制片机--控制流程
自动锂电池制片机系统，是前端涂布机匀称涂上质料，再通过压延机形成一定厚度的片材，最后由分切机分成供制片机生产的合适长度的片材。由收放卷工位、、超焊牵引工位、、对贴牵引工位、、极耳超焊工位、、胶纸对贴工位组成。
锂电池四道贴胶制片机--控制要求
1. 收放卷要求送料精度高，包管牵引精准，包管极耳超焊与胶纸对贴准确加工。
2. 焊接速率、、时间、、压力等参数可调；；；
3. 牵引工位具备中止定位功效，包管生产效率及准确性。
4. 贴胶装置可同时贴4道胶，可同时开启两个超焊工位，需要选择性开关；；；
5. 差别工位报警功效：：材放卷断带报警、、中途断带报警、、极耳断带报警、、收卷片材报警、、涂布错位报警、、极耳漏焊报警、、上下贴胶真空报警等
6. 要求PLC控制，HMI操作，利便易用。
锂电池制片机--尊龙官方网站控制系统
自动锂电池制片机控制系统接纳1套 CTH300系列H36-01、、主站EtherCAT总线组网带15台高性能伺服A3N驱动，跟触摸屏之间接纳Modbus485通讯。

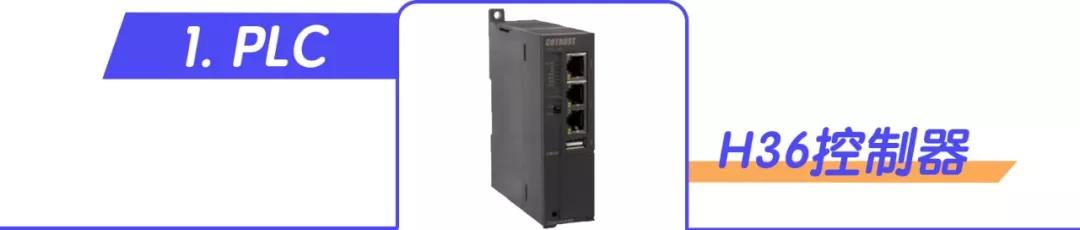

▼PLC接纳尊龙官方网站H36控制器，支持EtherCAT总线方式控制伺服驱动，集成了单轴定位、、速率控制、、回原等运控指令。
小合剧透：：CTH300-H系列也有PLCopen轴功效指令了！！！
（听说单轴运动控制、、插补、、电子凸轮、、电子齿轮一切包括，期待下期的新品宣布吧~）

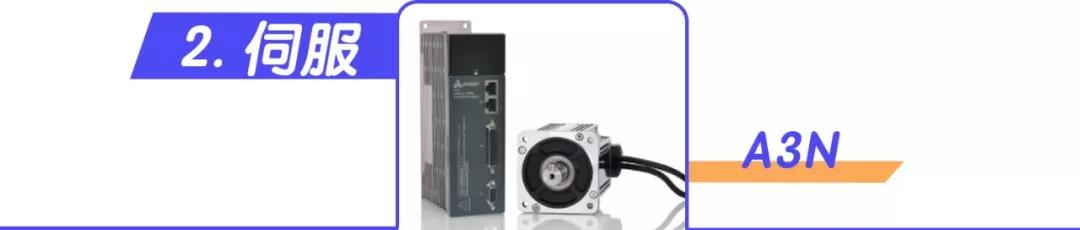

▼ 整套系统接纳尊龙官方网站A3N伺服，应用H36新增基于PLCopen的轴控制指令，快速、、精准。

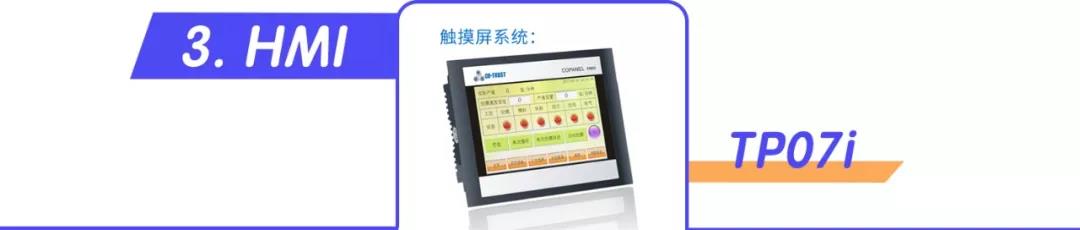

▼ 自动锂电池制片机选用TP07i触摸屏组态串口通讯，提供多位置操作，节约调试时间，利便操作员调试。
画面内容富厚，提供多种功效操作，如：：
● 1. 画面用于生产效率，批次生产数目监控与设置
● 2. 差别工位参数可凭证生产加工要求举行设置
● 3. 提供手动调试、、连动调试

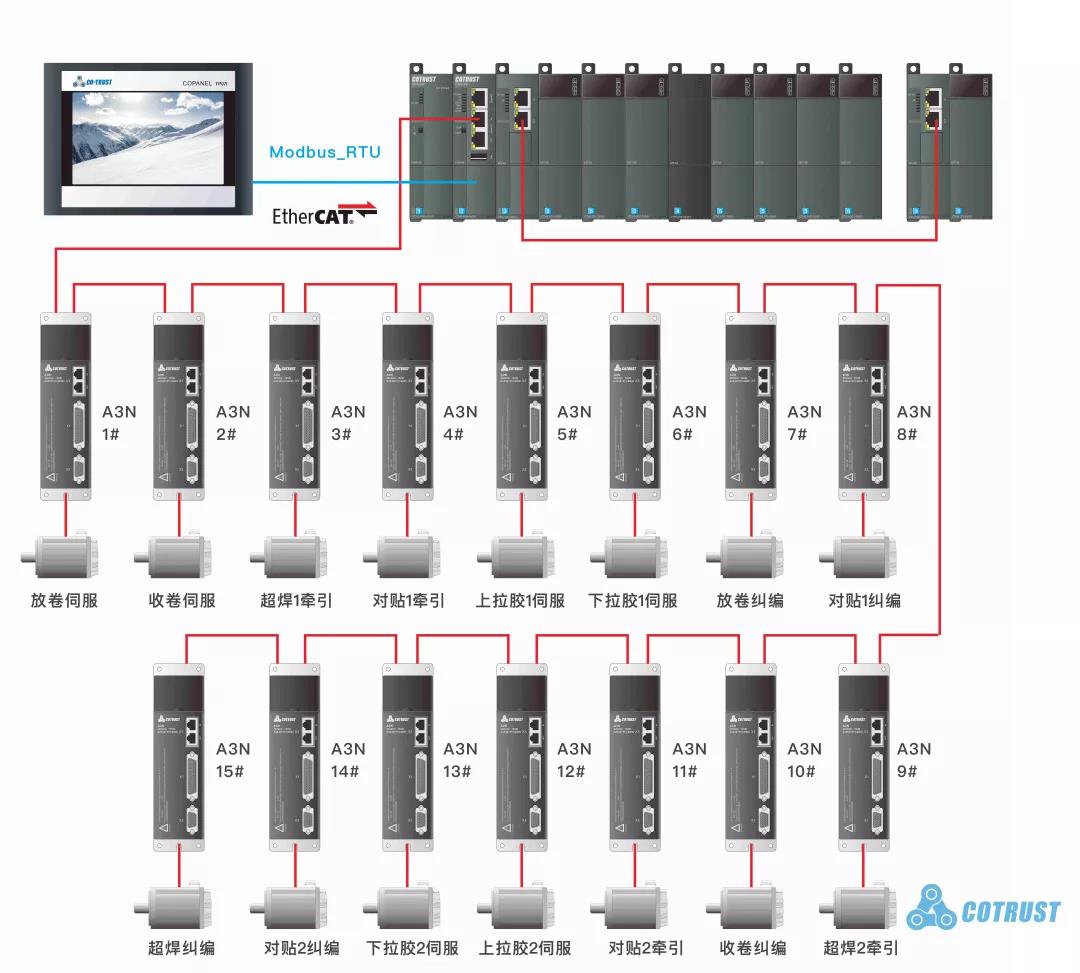

锂电池制片机--尊龙官方网站方案架构图

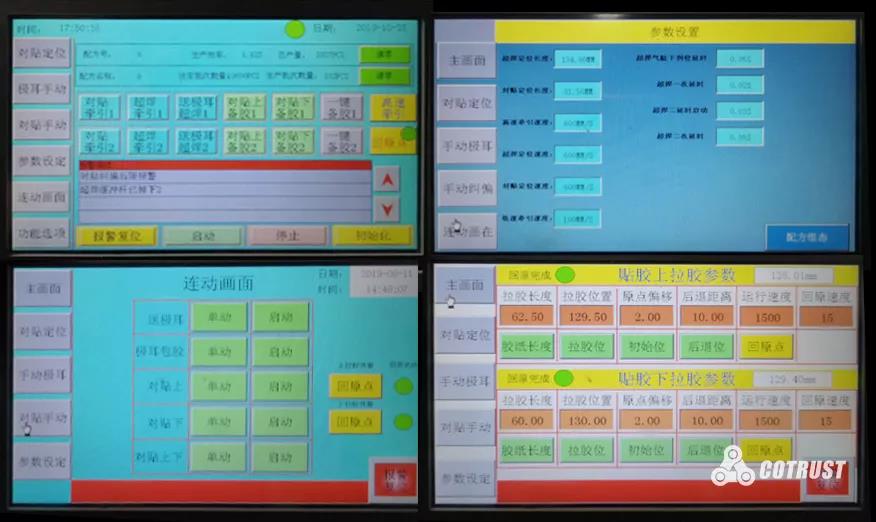

锂电池制片机--现场监控画面
锂电池制片机--现场视频
尊龙官方网站控制方案优势
接纳尊龙官方网站的整套方案，通讯可靠，响应快，操作便捷，效率高。
1、、尊龙官方网站CTH300系列PLC，程序、、数据空间大，扩展能力强，处理器扫描速率快；；；
2、、高速EtherCAT总线控制方案，接线精练，控制精度高，速率快，响应实时；；；
3、、TP07i触摸屏的监控画面实现各工位自力运行，单独调试，包管卷材良品率；；；
4、、接纳运行中止定位，执行中止时，按设定位置一步到位定位完成，定位精准；；；
5、、生产效率大幅提高，从通俗机型的1.7s/pcs提升至本方案的1.48s/pcs。
