CTSC-100系列PLC在无负压供水装备中的应用
随着社会经济手艺的开展前进，，，市政供水系统水质标准逐步提高，，，供水能力一直增强。。为顺应社会开展要求，，，自动给水装备必定要朝着一定的目的开展，，，这个目的就是高效节能、、、无水源污染、、、低噪音、、、操作利便、、、运行可靠。。这里介绍的该无负压供水装备就是按此目的设计的新型给水装备。。
无负压（无吸尘）自动供水装备直接以市政管网为水源,形成连续密闭的接力增压供水方式，，，彻底阻止了古板二次增压供水系统造成的水质标准降低和种种水源污染问题，，，完全坚持了市政水源的国家水质标准；；充分使用市政水源自己压力势能，，，差几多补几多，，，切实有用地、、、最大限度地施展了变频调速的节能效果。。

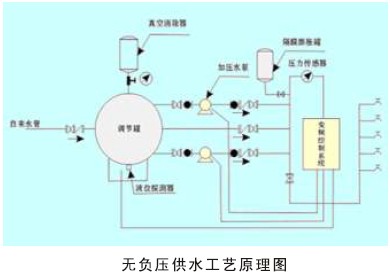

一、、、工艺介绍
自来水进入调理罐，，，罐内的空气从真空消除器内倾轧，，，待水充满后，，，真空消除器自动关闭。。当自来水能够知足用水压力及水量要求时，，，供水装备通过旁通止回阀向用水管网直接供水；；当自来水管网的压力不可知足用水要求时，，，系统通过压力传感器给出起泵信号起动水泵运行。。水泵供水时，，，若自来水管网的水量大于水泵流量，，，系统坚持正常供水，，，用水岑岭期时，，，若自来水管网水量小于水泵流量时，，，调理罐内的水作为增补水源仍能正常供水，，，此时，，，空气由真空消除器进入调理罐，，，消除了自来水管网的负压，，，用水岑岭期事后，，，系统恢复正常的状态。。若自来水供水缺乏或管网停水而导致调理罐内的水位一直下降，，，液位控制器给出水泵；；藕乓员；；に没。。夜间及小流量供水时可通过小型膨胀罐供水，，，防止水泵频仍启动。。
二、、、电气系统控制手艺方案
无负压供水系统，，，属于小型的PLC应用，，，需要的点数较少。。数字量信号主要是面板的开关和电机变频器的控制信号，，，模拟量主要是压力收罗和频率给定输出。。另外需要一个简朴人机界面来设定参数和监视数据。。
系统电气控制部分的主要设置如下：
（1）控制器接纳CTSC-100 PLC举行控制。。
（2）压力液位信号接纳标准的电流信号收罗？。。
（3）频率给定用标准的电流信号输出给变频器。。
PLC详细设置
序号 | 名称 | 说明 | 数目 |
1 | CPU114 | 14DI/10DO | 1 |
2 | EM135 | 4AI/1AQ | 1 |
3 | TD4X | 4行文本 | 1 |
方案特点：
1、、、高性价比的100系列PLC。。本机带有两个通讯口，，，一个PPI口与屏通讯，，，另一个为自由口，，，内置标准MODBUS通讯协议，，，可以接入楼宇控制系统。。
2、、、接纳的EM135？椴裳裙炭煽浚，，全隔离处理。。
3、、、TD4X文本屏自带功效键，，，编程简朴，，，使用利便，，，显示清晰。。
三、、、控制要点
无负压供水，，，就是要控制供水压力，，，包管水压稳固。。主要控制要点有两个：
1、、、主泵和备用泵要轮循使用，，，另外当需要两台泵都投入运行时，，，自动将已运行的那台泵切换到工频，，，然后变频运行另一台泵。。
2、、、压力控制，，，接纳PID闭环运算，，，控制供水压力稳固在给定值。。
四、、、应用总结
恒压供水控制系统的优点：
1、、、接纳变频恒压供水，，，消除了主管网压力波动，，，包管了供水质量，，，并且节能效果显着，，，并延伸了主管网及其阀门的使用寿命。。
2、、、用稳压减压阀经济地解决了差别用水压力的问题。。
3、、、效节能：充分使用市政水源自己具有的压力势能，，，差几多补几多，，，切实有用地、、、最大限度地施展了变频调速的节能效果；；
4、、、运行噪声低：系列产品接纳全变频调速方案时，，，大部分时间特殊在夜间处于低速低噪声运行工况；；
5、、、产品控制系统具有较高智能性，，，设计中充分思量了机、、、电、、、仪协调配合，，，具有周全的检测监视和简朴利便的人机交互功效。。具有周全的故障；；すπШ投圆撸，，变频器故障；；な保，，自动降级运行（成为工频自动给水装备），，，自动系统故障时，，，还可手动操作应急备用，，，赢得维修时间；；
-
