- 概览
-
CTBA系列现场收罗与控制器（DDC-0）
DDC-0，现场收罗和控制器通过多个接口收罗数据，举行数据的一般性处理，用于物联网场景下，大宗终端数据回传时，通过DDC-0举行数据和接口的汇聚和起源处理后，通过PLC，ETH等方式统一回传。
DDC-0现在主要应用于电表以及照明系统，通过RS485接口毗连电表，收罗电表电量。通过2.4GRF接口吸收灯控发送的2.4G的数据信号，包括灯光状态等；发送对灯光的控制信令，包括开关、调光等；箍梢酝ü2.4GRF毗连烟感报警器，用于对室内烟雾浓度举行监控和超限报警。别的DDC-0通过毗连红外摄像头，实现视频收罗功效。
订货数据
型号
规格参数
订货号
DDC-0(ETH)
有线以太网上行的楼宇自动化DDC-0控制器，支持1路Ethernet，2路RS485接口Modbus RTU通讯，1路蓝牙接口，1路2.4GRF，2路HDMI TYPE C接口，16K程序数据空间
CTBA DDC-0010
DDC-0(PLC)
PLC上行的楼宇自动化DDC-0控制器，支持1路HPLC接口，1路Ethernet，2路RS485接口Modbus RTU通讯，1路蓝牙接口，1路2.4GRF，2路HDMI TYPE C接口，16K程序数据空间
CTBA DDC-0010A
概述：：：
DDC-0功效特点：：：
l 集成华为智慧园区link，支持WLAN/PLC/LTE（妄想中，待实现）/以太网4种方式接入华为云（通过华为的网关），通过蓝牙接口设置参数，自动识别和身份认证,自动注册。
l 装备故障灯亮，上报故障报警，并携带明确故障原因，装备离线缓存告警信息，恢复后上报告警信息。
l 富厚的通讯总线：：：1路2.4GRF，2路RS485接口；RS485接口支持modbus RTU协议，最多支持32个从站，支持modbus TCP协议。
l BACnet营业能力：：：支持工具和Service能力。
l 装备可维护性：：：支持外地/远程升级固件和更新控制逻辑；支持使用智能终端app通过外地蓝牙接口举行网络参数设置、位置信息录入、绑点设置和读取设置信息，以及获取故障信息和更新装备固件。
l 电表场景：：：
? 支持MODBUS RTU协议，支持和电表等智能仪表通过MODBUS RTU协议对接。允许用户修改RS485接口参数。
? 支持边沿网关通过召测方式收罗电表和多功效电能仪表（收罗器）数据。
? 支持凭证接入子装备设置表，并外地生涯，自动上报电表和多功效电能仪表（收罗器）数据。
? 支持凭证华为智慧园区link的文件传输接口吸收设置表文件，支持将设置表文件加载更新到flash和内存。
l 照明场景：：：
? 通过2.4GRF毗连LED灯，支持跳频自动设定，避开与WLAN、蓝牙等频谱重叠信道，增强抗滋扰能力。
? 支持对LED灯的开关、亮度、色温举行控制。
- 手艺参数
-
DDC-0控制器手艺规格
型号
DDC-0
电源电压
220VAC，50或60Hz，class2（北美）或SELV（欧洲）
耗电量
最大功耗1.5W
运行情形条件
0~50°C（32~122°F）；10%~90%相对湿度，无结露。
存储情形条件
-40~70°C（-40~158°F）；10%~90%相对湿度，无结露。
处理器
GD32F450ZKT6：：：片内256KB SRAM，3MB的Flash，外扩4MB flash
存储器
片内256KB SRAM，外扩4M Flash
运行速率
程序循环时间：：：小于1秒；
控制器地点
内部IP设置，通过软件设置，默认DHCP；
运维接口
面板支持以太网接口、蓝牙接口，指示灯接口
通讯总线
上行接纳PLC（电力载波通讯）通讯，对应DDC-0上的PLC WAN接口；
WLAN通讯（通过AP热门毗连至局域网）；
以太网通讯（通过RJ45网口与上位机举行通讯）；
下行：：：
1路2.4GRF接口吸收灯控发送的2.4G的数据信号，包括灯光状态等，发送对灯光的控制信令，包括开关、调光等，支持跳频设计；
2路RS485接口，毗连电表，收罗电量等数据，毗连其他485接口的传感器。波特率最高支持115200bps，节点数最大支持64个隔离；
2路HDMI TYPE C接口毗连红外摄像头，视频数据收罗。信号传输线缆最大长度知足＞3米。
装置
三点螺钉定位于平面，或者35mm DIN轨道装置
尺寸（高×宽×长）
100×50×40mm
外壳
塑料外壳，塑料质料：：：PPO，；て芳：：：IP30 (IEC529)
切合的标准
BQB
- 典范应用
-

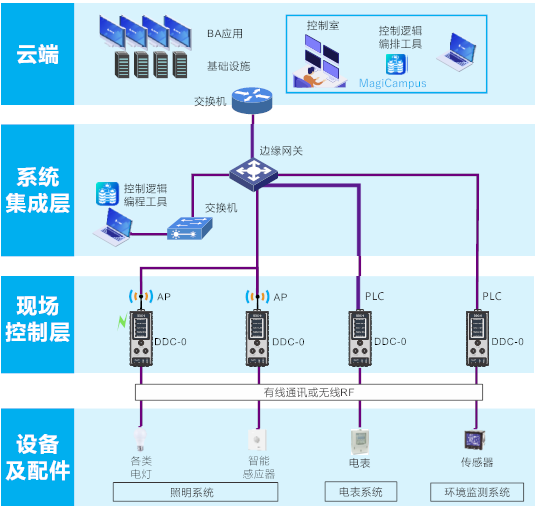

情形监控系统应用
- 装置规格
-

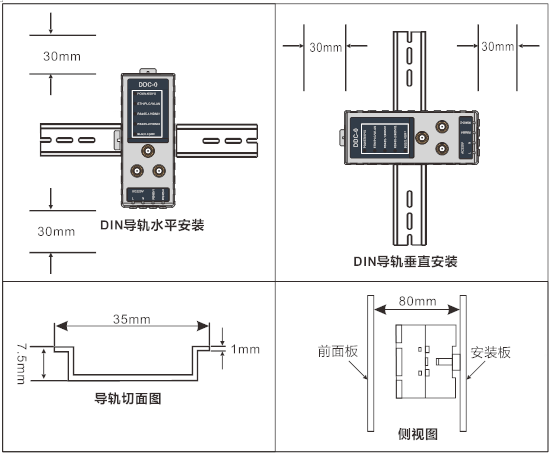

装置示意图

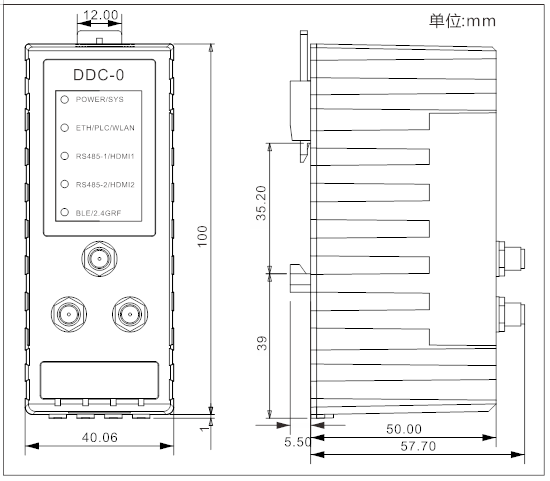

装置尺寸图

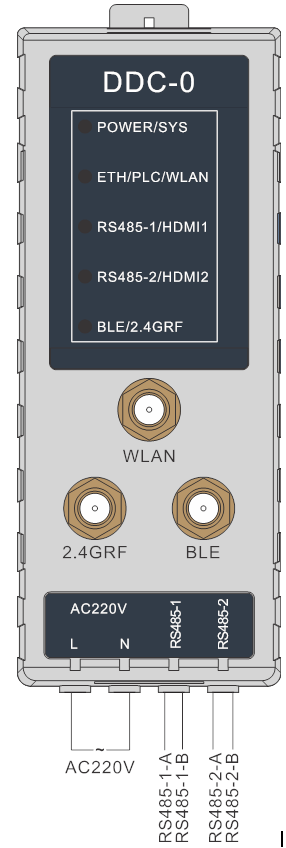

接线示意图
- 样本/手册/软件
-
尊龙官方网站CTBA系列DDC-0手艺手册 V0.4
