2023.08.03
左手光伏，，右手锂电，，新能源在急速奔驰。。。光伏储能中光伏组件本钱占比60%，，串焊机作为光伏组件装备里价值含量最高的环节，，约莫占光伏全线装备的20%-30%，，尊龙官方网站控制的串焊机现场来了~
尊龙官方网站控制系统应用于 ：：：光伏片-串焊机
串焊机
行业与装备
太阳能光伏片串焊机，，作为太阳能光伏片生产的最后一道工序，，用于将前端工序生产好的光伏片举行正负焊接，，形成一个回路举行传运送电。。。串焊机直接关系到组件的质量与产能，，具备高效自动化、精准定位、高质量焊接的特点。。。

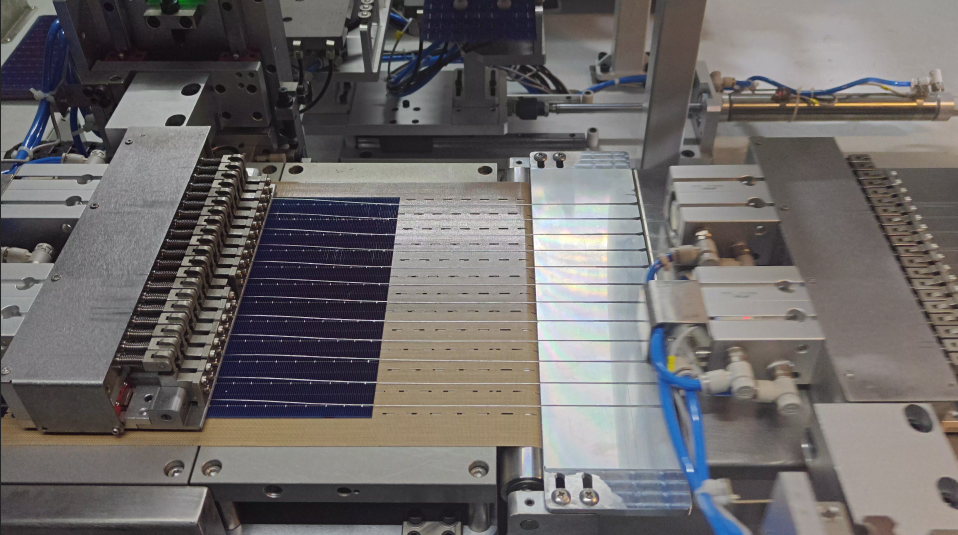

半成品

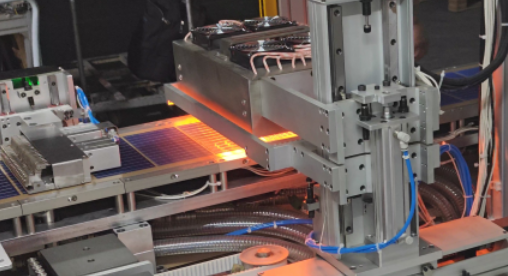

焊接
太阳能光伏片
尊龙官方网站·串焊机

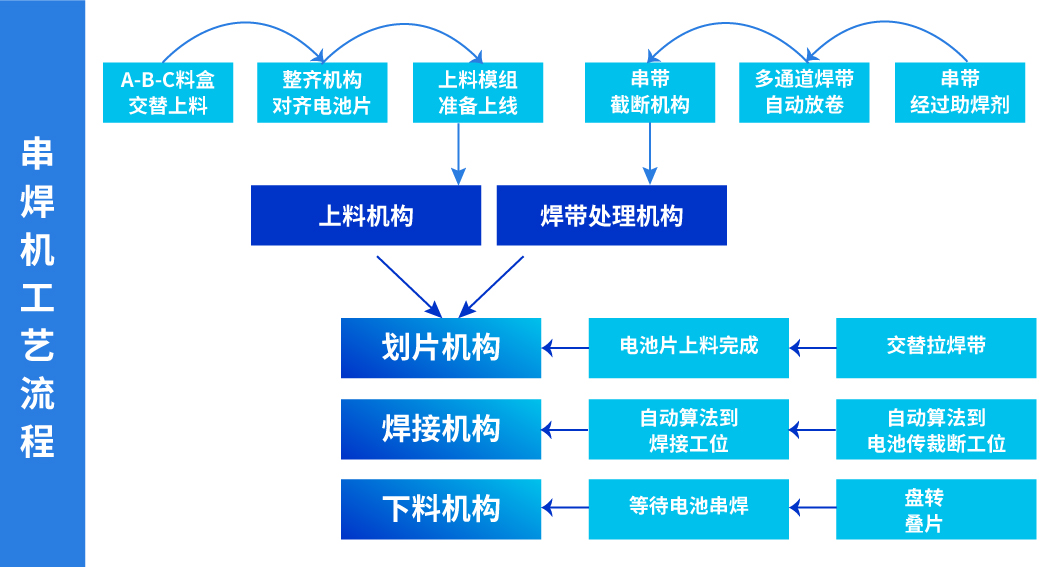

工艺控制要点
01.焊接赔偿 ：：：凭证片宽盘算判断赔偿位置
02.裁断赔偿 ：：：凭证片宽算出第一片抵达的位置
03.运送线、裁断皮带、出料皮带三轴电子齿轮耦合
04.拉带A/B的交替行动、禁区设置等细密控制
尊龙官方网站·串焊机
控制方案设置
尊龙官方网站针对光伏片串焊机控制要求，，提供PLC+伺服+HMI整套控制系统。。。

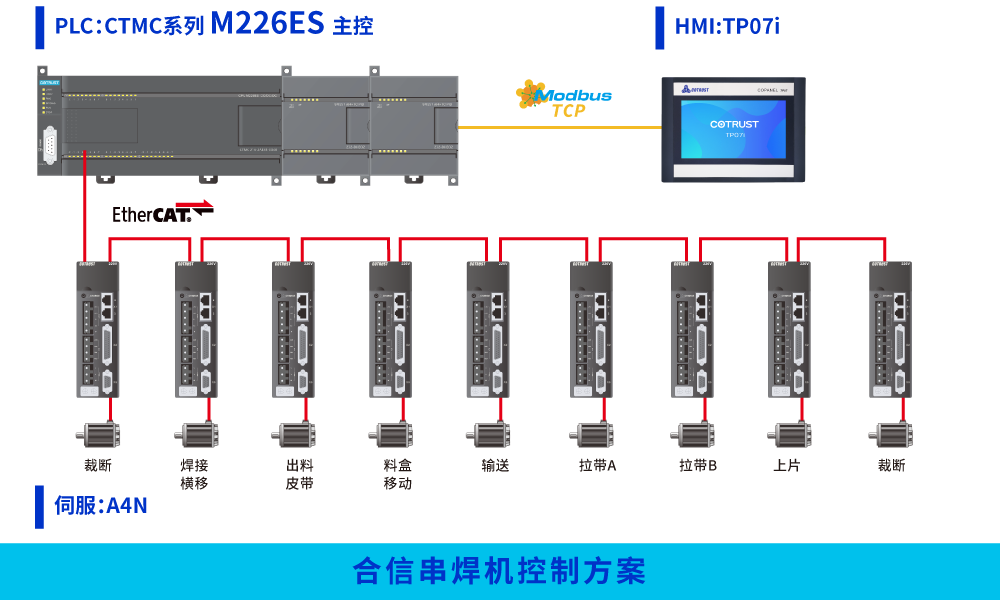

? 方案一 ：：：CTMC系列M226ES主控

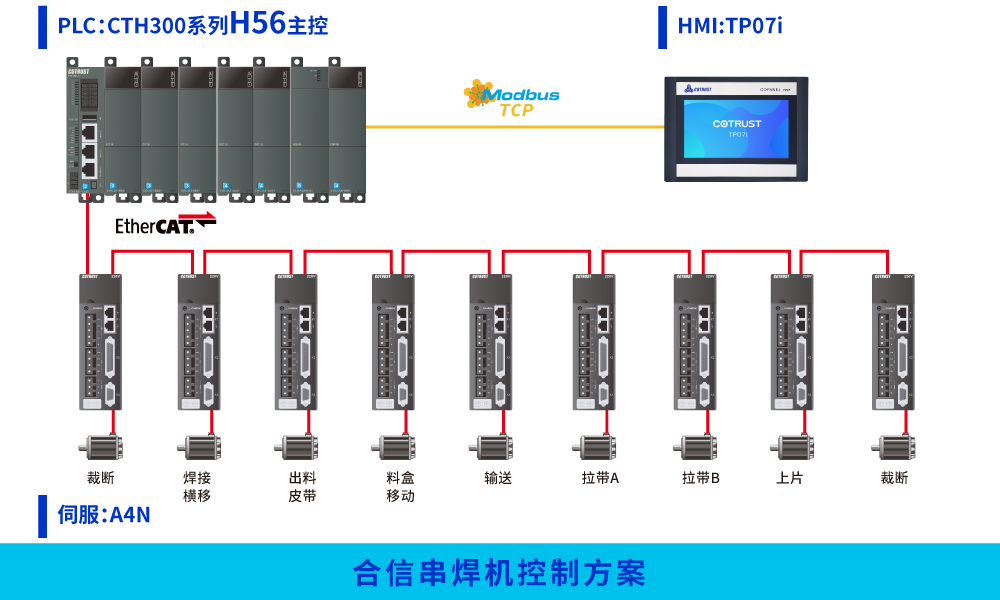

? 方案二 ：：：CTH300系列H56主控
方案特点
CTH300系列H56通过Modbus TCP与HMI举行通讯，，PLC与伺服接纳EtherCAT总线通讯毗连9个伺服完成运送、拉带、上片与裁断等工序。。。H56主控PLC的电子齿轮耦合实现了机械的运送同步，，使用C语言函数编程方式，，在切断位置、焊接位置有用解决赔偿盘算，，实现精准焊接。。。
